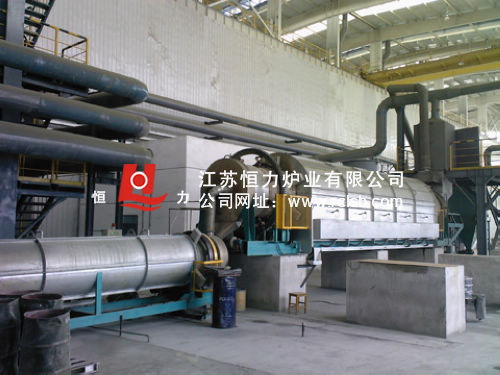

直燃式滚筒炉、回转窑炉
直燃式滚筒炉、回转窑炉主要性能规范
直燃式滚筒炉、回转窑炉主要用途:回转窑对物料直接加热,主要应用于硬磁铁氧体粉料的预烧以及其他需要进行高温煅烧的行业;设备由主窑体及其支承转动装置、冷却管及其支承传动装置、燃烧系统、电气控制系统、二次进风装置等组成,具有温度可控、氧含量可调、以及超温报警、过载报警等功能。
直燃式滚筒炉、回转窑炉结构简介:
直燃式滚筒炉、回转窑炉炉体外壳呈长方形,外壳由钢板和各种型钢焊制而成,并且为哈夫型,即上下炉体能够分开,中间用螺栓连接,炉膛也可以分开,炉膛用全纤维模块做保温材质。

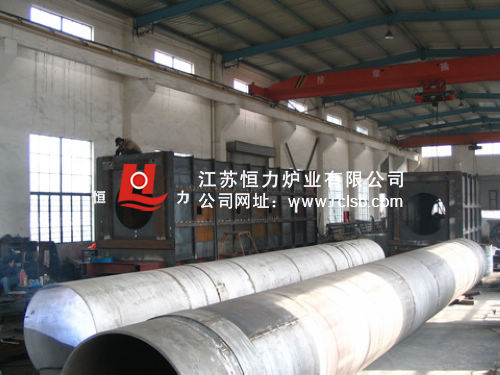

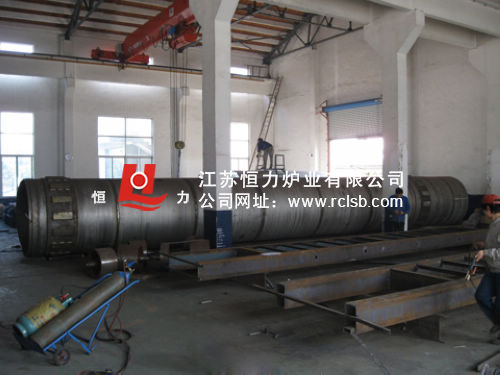

直燃式滚筒炉、回转窑炉炉罐用不锈钢焊接而成,在炉罐外部焊有均匀的加强筋,在炉罐内焊有直条型加强筋,该筋主要能起翻料作用。

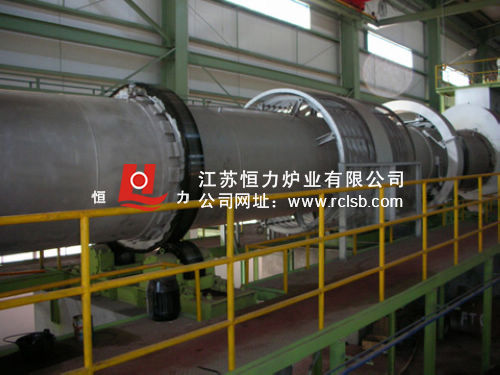

直燃式滚筒炉、回转窑炉滚筒回转装置:在炉两端设有两组可拆卸型托轮,方便更换和维护,一组托轮能固定滚筒,另一组能使滚筒在炉内自由胀缩。滚动机构分布在炉体下部,由调速电机带动摆线针轮减速器,通过链条传动带动滚筒运行。
直燃式滚筒炉、回转窑炉控制系统主要由进口智能pid调节器/温控器,实现炉温升温、保温自动/手动调节,助燃风压调节、炉压调节以及炉体工况参数的就地仪表显示和计算机远程监控,并对温度等数据的实时记录,对各种报警信息进行声、光提示。
直燃式滚筒炉、回转窑炉主要技术参数:
参数型号 |
gd90 |
gd120 |
gd150 | |
最高温度 |
1200℃ |
1200℃ |
1200℃ | |
窑体尺寸 |
φ800/φ1500×15000mm |
φ1200/φ1800×18000mm |
φ1500/φ2100×20000mm | |
窑体安装倾角 |
2° |
2° |
2° | |
窑体转速 |
0.5~1.2 r/min |
0.5~1.2 r/min |
0.5~1.2 r/min | |
冷却管尺寸 |
φ500/φ520×12000mm |
φ700/φ724×12000mm |
φ900/φ924×12000mm | |
冷却管转速 |
5 r/min |
5 r/min |
5 r/min | |
额定加热功率 |
50万kcal/h |
100万kcal/h |
140万kcal/h | |
生产率 |
~500kg/h |
~1000kg/h |
~1600kg/h | |
电源 |
380v/50hz |
380v/50hz |
380v/50hz |
直燃式滚筒炉、回转窑炉由江苏恒力炉业有限公司设计,另可以根据用户要求设计各种规格。
