法兰环件正火炉主要性能规范

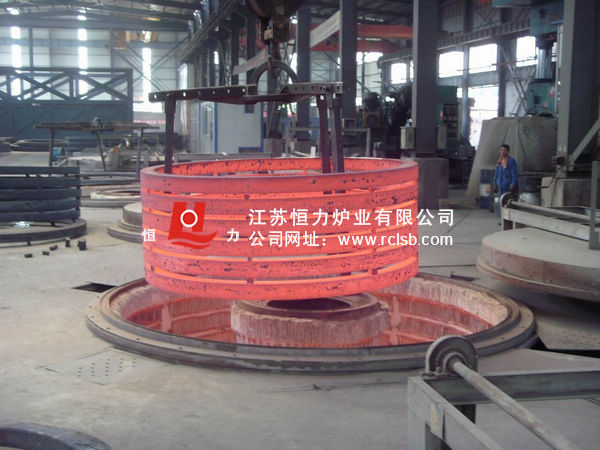

法兰环件正火炉是专为山西金瑞高压环件订做的直径6.5米环件井式加热设备。

设备结构：

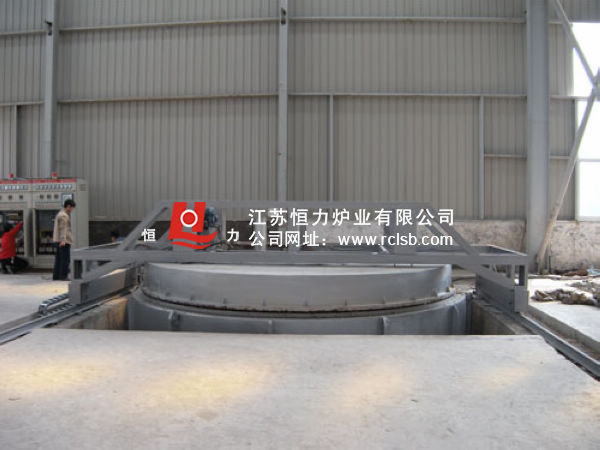

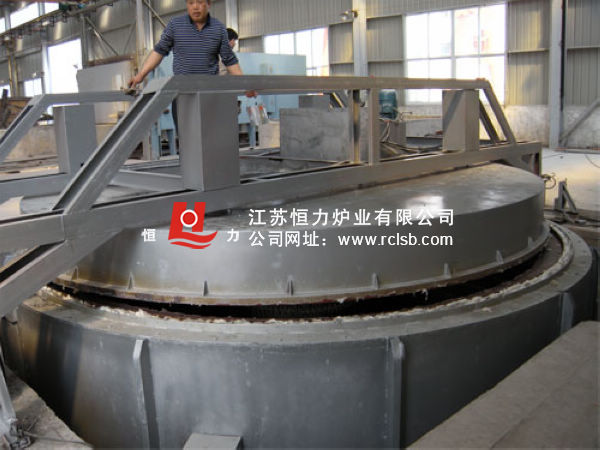

本炉是由炉体和一个可移动的炉盖及控制系统组成.

1、炉体外壳采用型钢及钢板焊接成框架结构.

2、炉盖支承采用槽钢和导轨组合移动式。

3、经过我们长期的生产经验和用户要求，我们还专门设计了铬锰氮炉口护圈，目的是保护炉口的棉不被工件撞坏，使热量不被流失，从而保证了炉温的均匀性。（这是我们专为大型环件井式炉设计的）

4、加热元件采用上海电工合金厂生产的高电阻合金oc25al5电阻带布置在炉侧。

5、炉体采用高纯硅酸铝纤维棉压成板块筑成，炉壁悬挂电阻带加热，该结构主要特点是节能、发热效力高，能很快使温度上升。而且不易损坏。炉壁发热元件为ocr25al5电阻带。

6、炉底部分由于承重，采用高铝耐火砖砌筑，炉子中芯部位采用大圈套小圈的做法，里外加热，这样即增加了炉温均匀性，又降低了炉子的功率消耗，同时减小了炉子的配置功率，使变压器的利用空间更大。由于底部没有电阻丝，我们在上面加了铬锰氮垫铁，增加了环件中间炉温的流通性。

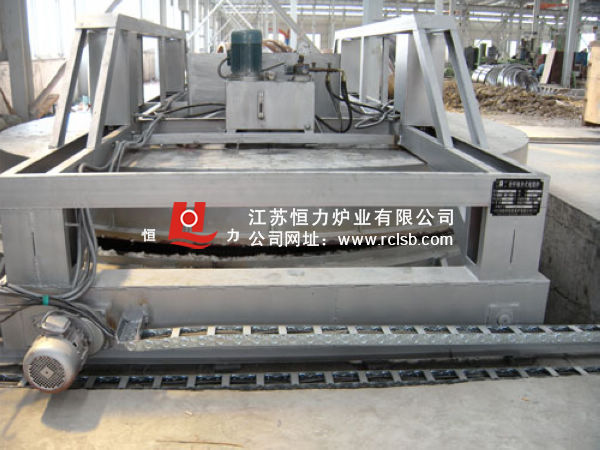

7、炉盖采用液压升降，电机控制自动行走。为了节省昂贵的厂房和土地投资，我们专为多台电炉为一整体设计了一个公用的升降机构，避勉了以往一炉和留一炉盖位的浪费局面。

8、控制采用一只彩色液晶无纸记录仪记录，该记录仪取代了常规的中长图有纸记录仪，由于大型井式炉温区多，以前基本都采用中长图有纸多点记录仪，而该表容易产生乱打点现象，经常打不成一条线，而是满天星，这样让客户非常不满工艺曲线，同时传真不方便，因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚，数字、曲线、棒图可任选，工作日期时间一目了然，可调整偏差温度，用配备的u盘考下来可打印或发邮件给用户。

9、利用多区独立控制，采用上海国龙表tcw-32a，pid自动调节功率，可控硅控制。

电器部分

1、pid控制，上海国龙智能tcw-32a调功表控制，无纸记录议1台。

2、接触器和可控硅双重保护控制。接触器和可控硅双向控制也是我们专门设计的，这一设计弥补了相互的控制弱点，可控硅控温精度高，但容易击穿和关不死，有导通和漏电现象，容易伤害工作人员和使设备超温而遭破坏；而接触器安全性比较好，通过关断能把电关死，但控温精度不够，容易使炉温产生缓冲，所以二者接合控制是最理想也是最合理的，也是我多年来的结晶。

3、陶瓷热电偶，k型。
