法兰锻造退火炉

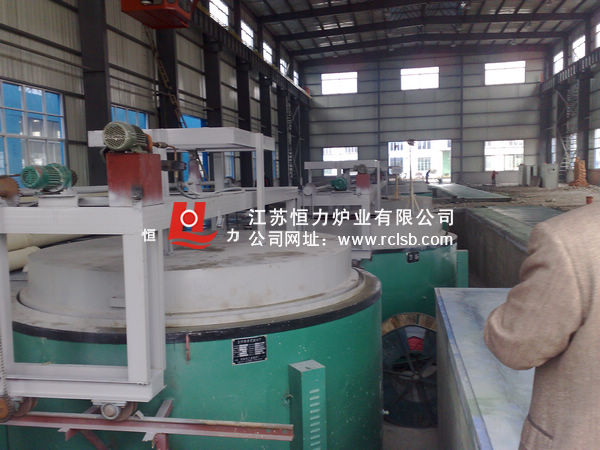

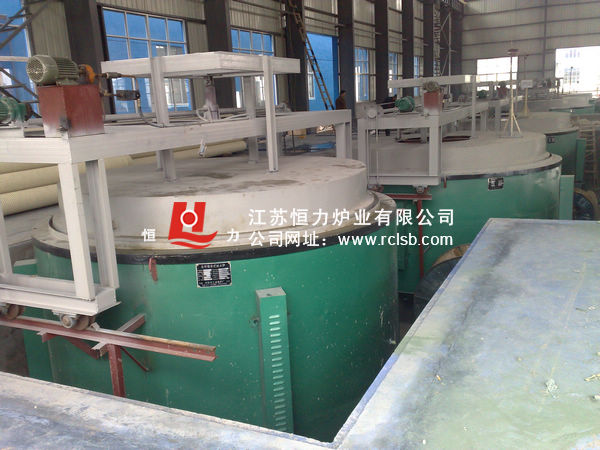

法兰锻造退火炉结构图 法兰锻造退火炉结构图 法兰锻造退火炉结构图 法兰锻造退火炉结构图

法兰锻造退火炉主要性能规范

法兰锻造退火炉是我公司为江海锻造法兰热处理设计,井式环件法兰加热炉是我公司多年来根据锻造环件加热专用井式炉型,最大直径8.5米,拥有多种专利技术和实际制作经验,节能与老式炉型比较达到65%以上,我厂专为法兰环件企业生产了大批的井式炉和台车炉;在定襄有双环、金瑞、北关、北城、昊坤、华伟、鳌源章丘鲁阳风电法兰、无锡江海法兰锻造、三林法兰、卓远锻造、江阴风电法兰、福建连城、河北华宇等大型风电法兰环件锻造厂都是我们生产的电炉,整个风电法兰锻造热处理炉我公司产品占国内较大份额。
本炉是由炉体和一个可移动的炉盖及控制系统组成。
1、炉体外壳采用型钢及钢板焊接成框架结构。
2、炉盖支承采用槽钢和导轨组合移动式。
3、经过我们长期的生产经验和用户要求,我们还专门设计了铬锰氮炉口护圈,目的是保护炉口的棉不被工件撞坏,使热量不被流失,从而保证了炉温的均匀性。(这是我们专为大型环件井式炉设计的)。
4、加热元件采用上海电工合金厂生产的高电阻合金oc25al5电阻带布置在炉侧。
5、炉体采用高纯硅酸铝纤维棉压成板块筑成,炉壁悬挂电阻带加热,该结构主要特点是节能、发热效力高,能很快使温度上升。而且不易损坏。炉壁发热元件为ocr25al5电阻带。
6、炉底部分由于承重,采用高铝耐火砖砌筑,炉子中芯部位采用大圈套小圈的做法,里外加热,这样即增加了炉温均匀性,又降低了炉子的功率消耗,同时减小了炉子的配置功率,使变压器的利用空间更大。由于底部没有电阻丝,我们在上面加了铬锰氮垫铁,增加了环件中间炉温的流通性。
7、炉盖采用液压升降,电机控制自动行走。为了节省昂贵的厂房和土地投资,我们专为多台电炉为一整体设计了一个公用的升降机构,避勉了以往一炉和留一炉盖位的浪费局面。
8、控制采用一只彩色液晶无纸记录仪记录,该记录仪取代了常规的中长图有纸记录仪,由于大型井式炉温区多,以前基本都采用中长图有纸多点记录仪,而该表容易产生乱打点现象,经常打不成一条线,而是满天星,这样让客户非常不满工艺曲线,同时传真不方便,因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚,数字、曲线、棒图可任选,工作日期时间一目了然,可调整偏差温度,用配备的u盘考下来可打印或发邮件给用户。
9、利用8区独立控制,采用上海国龙表tcw-32b,pid自动调节功率,可控硅控制。tcw-32b是编程表,是一种微电脑控制型式,把我们所需要的工艺,也就是升温时间、保温时间、工作温度要求一起性输入进去,它就会按照我们的要求去精确工作,如果区与区之间产生温差,快的一方通过自动演算,会调整输出功率大小,从而使炉温达到平衡,最终工作完成后会自动停炉。
电器部分
1、pid控制,上海国龙智能tcw-32b调功表控制,数量8台、138开孔彩色液晶无纸记录议1台。
2、接触器和可控硅双重保护控制。接触器和可控硅双向控制也是我们专门设计的,这一设计弥补了相互的控制弱点,可控硅控温精度高,但容易击穿和关不死,有导通和漏电现象,容易伤害工作人员和使设备超温而遭破坏;而接触器安全性比较好,通过关断能把电关死,但控温精度不够,容易使炉温产生缓冲,所以二者接合控制是最理想也是最合理的,也是我多年来的结晶。
3、陶瓷热电偶8支,k型陶瓷。
售后服务及承诺
设备自验收即日起,保质期一年,在保质期内因制造安装的质量问题造成的故障,由我厂负责及时无偿维修、调换,若用户使用不当造成的故障,我厂同样协助用户解决,只收取工本费。质保期满后,我厂提供终身维修服务,并提供出厂价的配件。
法兰锻造退火炉可根据用户要求量身订做。
