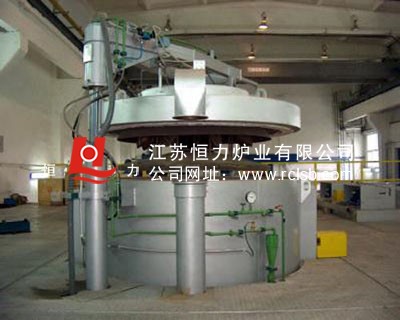

高温井式炉
高温井式炉主要性能规范
高温井式炉
应用范围:
高温井式炉是国家标准节能型周期作业井式电阻炉,最高温度1200℃,工作温度1200℃,主要供合金钢、高速钢、高锰钢、高铬钢、轴类、管材等金属材料和机械零件在一般气氛或简易保护中进行正火、退火、淬火等热处理用。高温井式炉的功率15-4900kw;炉膛直径¢300mm-¢11m,****深度可达到48m。
产品特点:
高温井式炉的结构,外壳由钢板和型钢制成圆柱形炉体,全部采用密封焊接。炉衬采用超轻质0.6g/cm3节能真空球耐火保温砖砌筑。炉衬与炉壳夹层置酸铝纤维毡保温,间隙填充膨胀保温粉。电阻丝采用0cr27al7mo2高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉盖采用手动或电动升降。如用户提出需要气氛保护使工件减少氧化,可在炉盖上安装有不锈钢三头油注器,滴入甲醇或煤油,以产生简易保护气氛,在炉膛下部安装有氮气进气管道,可通入氮气保护或冲散可燃性气体,以防发生爆炸事故。为保证操作安全在升降机构附近装有限位开关,此开关与高温井式电阻炉控制柜电源联锁,炉盖关闭时通电源。当炉盖开启时限位开关即切断控制电源,因此加热元件的电源同时切断,以保证安全操作。高温井式电阻炉出厂时配套自动控温柜,热电偶。
井式电阻炉的设计参数:
参 数 名 称 |
单位 |
型 号 | ||||||||
rj2-20-12 |
rj2-45-12 |
rj2-50-12 |
rj2-60-12 |
rj2-75-12 |
rj2-80-12 |
rj2-80-12 | ||||
额 定 功 率 |
kw |
20 |
45 |
50 |
60 |
75 |
80 |
80 | ||
额 定 电 压 |
v |
380 |
380 |
380 |
380 |
380 |
380 |
380 | ||
最 高 温 度 |
℃ |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 | ||
工 作 温 度 |
℃ |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 | ||
相 数 |
相 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | ||
炉膛 |
直径 |
mm |
φ300 |
φ600 |
φ600 |
φ800 |
φ600 |
φ800 |
φ800 | |
深 |
mm |
700 |
600 |
800 |
800 |
1600 |
1000 |
1600 | ||
加 热 区 段 |
|
1 |
1 |
1 |
1 |
2 |
1 |
2 | ||
加热元件接法 |
|
串 |
y |
y |
y |
yy |
yy |
yy | ||
空炉升温时间 |
h |
≤2.5 |
≤2.5 |
≤2.5 |
≤3 |
≤2.5 |
≤3 |
≤3.5 | ||
空炉损耗功率 |
kw |
≤8 |
≤18 |
≤20 |
≤24 |
≤22 |
≤17 |
≤32 | ||
控 温 精 度 |
℃ |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 | ||
炉温均匀性 |
℃ |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 | ||
****装载量 |
kg |
150 |
350 |
350 |
500 |
700 |
800 |
1200 | , , tr>
||
重 量 |
kg |
1600 |
2100 |
2400 |
3000 |
4000 |
3200 |
4800 |
参 数 名 称 |
单位 |
型 号 | ||||||||
rj2-95-12 |
rj2-105-12 |
rj2-110-12 |
rj2-110-12 |
rj2-125-12 |
rj2-140-12 |
rj2-150-12 | ||||
额 定 功 率 |
kw |
95 |
105 |
110 |
110 |
125 |
140 |
150 | ||
额 定 电 压 |
v |
380 |
380 |
380 |
380 |
380 |
380 |
380 | ||
最 高 温 度 |
℃ |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 | ||
工 作 温 度 |
℃ |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 | ||
相 数 |
相 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | ||
炉膛 |
直径 |
mm |
φ1000 |
φ1000 |
φ800 |
φ600 |
φ1000 |
φ800 |
φ600 | |
深 |
mm |
1000 |
1200 |
2000 |
2500 |
1800 |
3000 |
3500 | ||
加 热 区 段 |
|
1 |
1 |
2 |
2 |
2 |
3 |
3 | ||
加热元件接法 |
|
yy |
yy |
yy |
yy |
yy |
yy |
yy | ||
空炉升温时间 |
h |
≤3.5 |
≤3 |
≤3 |
≤3.5 |
≤3.5 |
≤4 |
≤4 | ||
空炉损耗功率 |
kw |
≤38 |
≤22 |
≤23 |
≤27 |
≤44 |
≤56 |
≤60 | ||
控 温 精 度 |
℃ |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 | ||
炉温均匀性 |
℃ |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 |
±5-8 | ||
****装载量 |
kg |
1500 |
1500 |
4800 |
5000 |
6000 |
4500 |
5000 | ||
重 量 |
kg |
4600 |
4000 |
4800 |
5500 |
6200 |
6400 |
6500 |
点击查看:国标电炉技术参数
