连续式滚筒烘干炉
连续式滚筒烘干炉主要性能规范
连续式滚筒烘干炉主要用途:gthg连续滚筒烘干炉系列是磁粉、铁磷等原料的主要烘干设备。烘干
炉采用直接传热顺流式,适用于初水份高的各种物料的烘干,并有操作简单,运行可靠等优点。
连续式滚筒烘干炉结构简介:

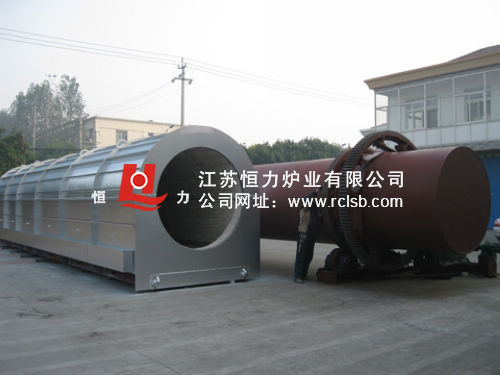

连续式滚筒烘干炉炉体外壳呈长方形,外壳由钢板和各种型钢焊制而成,并且为哈夫型,即上下炉体能够分开,中间用螺栓连接,炉膛也可以分开,炉膛用全纤维模块做保温材质。
连续式滚筒烘干炉炉罐用碳钢或不锈钢焊接而成,在炉罐外部焊有均匀的加强筋,在炉罐内焊有直条型加强筋,该筋主要能起翻料作用。

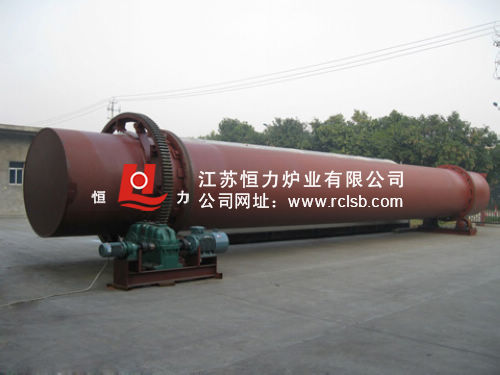

连续式滚筒烘干炉滚筒回转装置:在炉两端设有两组可拆卸型托轮,方便更换和维护,一组托轮能固定滚筒,另一组能使滚筒在炉内自由胀缩。滚动机构分布在炉体下部,由调速电机带动摆线针轮减速器,通过齿轮或链条传动带动滚筒运行。
连续式滚筒烘干炉控制系统主要由进口智能pid调节器/温控器,实现炉温升温、保温自动/手动调节,并对温度等数据的实时记录,对各种报警信息进行声、光提示。
连续式滚筒烘干炉主要技术参数:
参数 |
型号 |
gthg120 |
gthg150 |
gthg180 |
gthg220 |
筒体内径 |
1.2m |
1.5m |
1.8m |
2.2m | |
筒体长度 |
10m |
12m |
15m |
18m | |
斜度 |
2.5° |
2.5° |
2.5° |
2.5° | |
筒体转速 |
4r/min |
3.5r/min |
3r/min |
2.5r/min | |
物料流向 |
顺流或逆流 |
顺流或逆流 |
顺流或逆流 |
顺流或逆流 | |
电动机功率 |
7.5kw |
11kw |
22kw |
30kw | |
外形尺寸 |
11000×1800×2400mm |
13000×2400×3000mm |
16000×3000×3200mm |
19000×3500×3600mm | |
总量 |
~10t |
~16t |
~22t |
~35t |
连续式滚筒烘干炉由江苏恒力炉业有限公司设计,另可以根据用户要求设计各种规格。
