真空炉,退火台车炉,

真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图 真空炉,退火台车炉,结构图

真空炉,退火台车炉,主要性能规范

真空炉,退火台车炉是节能型周期式作业炉,超节能结构,采用纤维结构。生产采用复合式高铝瓷钉组,台车防撞击密封砖,自动密封台车和炉门,一体化连轨,不需基础安装,放在水平地面即可使用。主要用于铜管、铜机件等在真空中热处理之用。

本系列电炉外壳有钢板和型钢焊接而成,炉体底部与台车轻轨连为一体,用户不需要基础安装,只须放于平整的水泥地面即可使用。
   炉衬采用全纤维结构,相对砖式炉膛节能明显,采用优质长纤维刺毯为原料,使用专用设备制成300×300×300的规格,并在加工过程留有一定的压缩量,以保证模块在砌筑完毕后,每块陶瓷纤维块在不同方向膨胀,使模块之间互挤成无间隙的整体,达到完好蓄热效果,而且该产品施工方便快捷,均能直接固定于炉壳钢板的不锈钢锚圆钉上。与其它产品相比优点为低导热,低热容量,优良的腐蚀性能,优良的热稳定性及热抗震性、绝热性,并且锚固件设置于炉体冷面,提高了纤维的耐高温强度。
   加热元件采用高温电阻合金丝绕制成带状和螺旋状,分别吊挂在炉侧、炉门、后墙及安放台车搁丝砖上,并用高铝瓷钉固定,安全简洁。

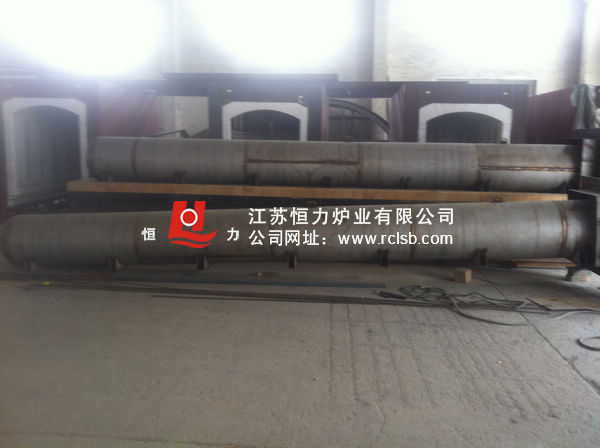

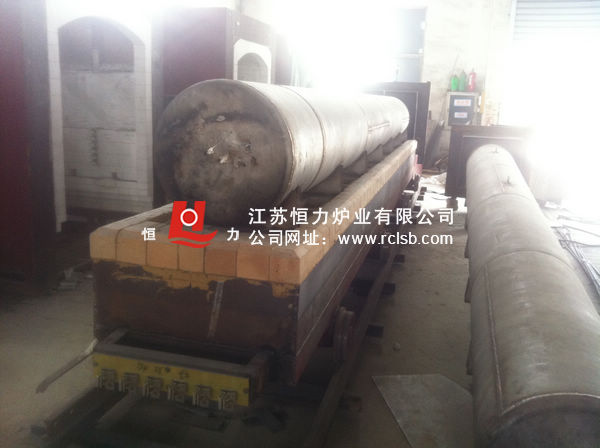

   台车上按装有耐压抗高温的铸钢炉底板,上面搁置一真空炉罐,放置工件用。为了防止工件加热后产生的氧化皮通过炉底板间的缝隙落入加热元件周围而造成加热元件损坏,因此炉底板与炉体接触处采用插入式接触。为保证正常使用,需要经常吹扫台车炉底板下方的氧化皮,一般每周吹扫一次,吹扫时将炉底板吊起,用压缩空气将电阻丝槽内的氧化皮屑吹扫干净,注意防止氧化皮卡在炉丝内引起短路。

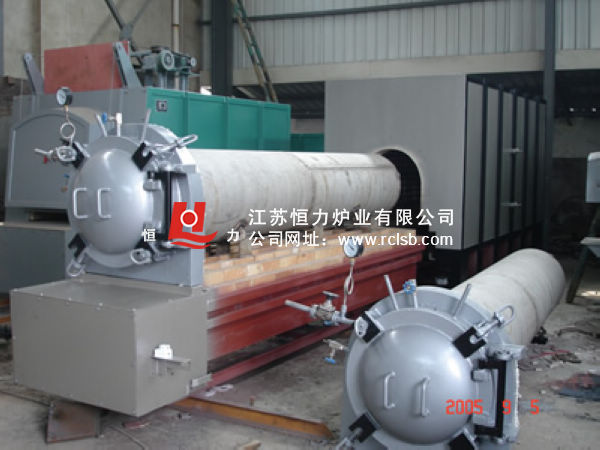

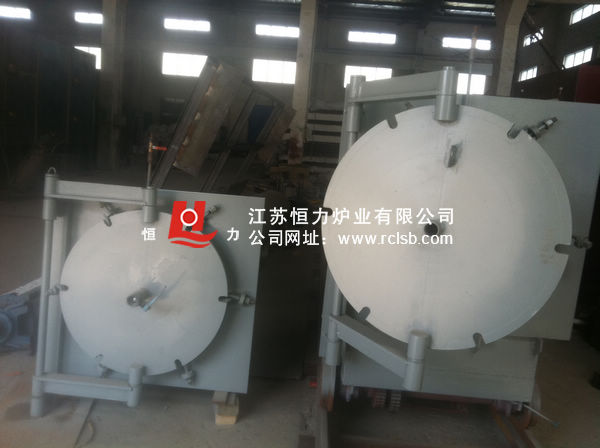

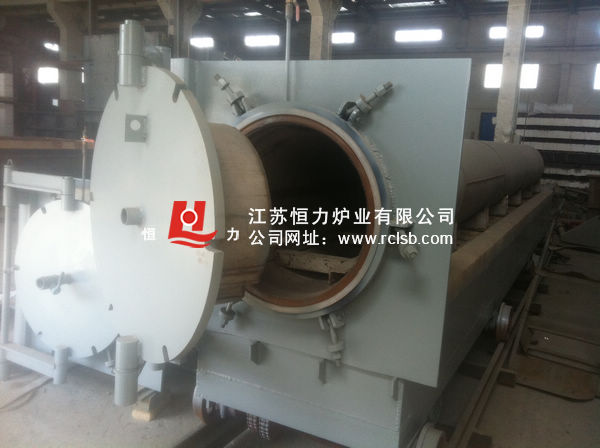

   炉门安装在台车上,与炉罐一体,采用台车动力压紧式,此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生,并有限位装置控制行程,具有安全性能好、使用使命长的特点。

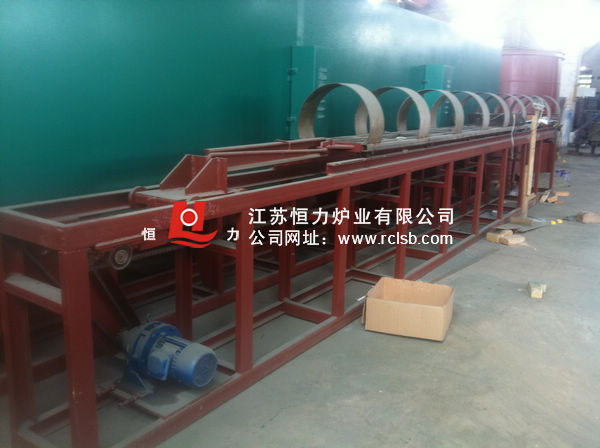

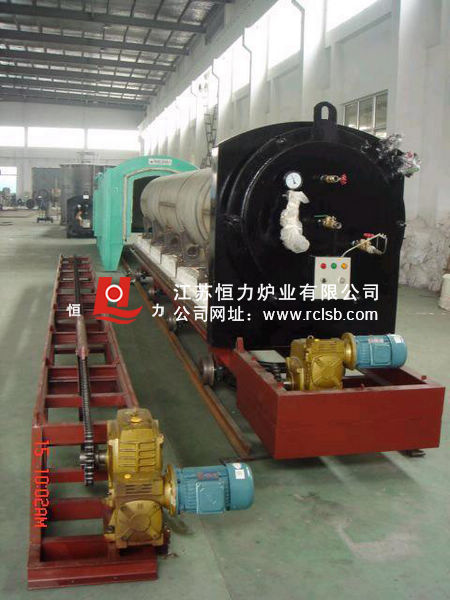

  台车框架采用型钢焊接成形,其钢性保证在满负荷下不变形。内用耐火砖砌筑,易碰撞部位和承重部位用重质砖砌筑,增强炉衬结构强度,台车的行走采用自行式结构,由减速机传动链轮带动走轮在轨道上行走。台车密封采用自动迷宫式结构和软接触双密封,台车进入炉内通过凸轮及滚轮斜面作用,自动升起后进行密封。台车开出,该密封槽自动落下,密封槽内密封砂经加满后即不必经常添加。台车开出,炉门升降均为电动控制,配有电磁制动器,可防止惯性撞击炉体,并且连锁控制,即稍打开炉门后,自动切断加热元件,同时恢复台车行走机构电源。炉门关闭到位后,自动切断台车行走机构电源,同时恢复加热元件电源。

另:真空炉,退火台车炉可以根据要求定制各种形式炉型。
