燃气台车炉

燃气台车炉结构图 燃气台车炉结构图 燃气台车炉结构图 燃气台车炉结构图 燃气台车炉结构图

燃气台车炉主要性能规范

燃气台车炉的用途:
    燃气台车炉特别适合缺电地区或能源成本较高的企业选用。主要用于较大工件或不便手工装料工件的加热作业,适用于金属材料在自然气氛中的回火、正火、退火、淬火热处理。可用于高铬、高锰钢铸件、模具钢及其它特殊钢,钢球破碎机锤头、轧辊、铁铬耐磨材料快速淬火,也可用于退火、正火、时效以及各种机械零件热处理之用。

燃气台车炉的特点:

    1.燃气台车炉与电炉相比,运行经济性好,燃料费用低1/3以上,更新控制、燃烧技术的应用, 使炉温的可控性接近电炉的水平. 全纤维大板块炉衬,能耗低、寿命长。

    2.燃气台车炉主要由炉体、炉衬、炉门、自行走台车系统、高速燃烧系统、管路及其压力自控系统、炉压自控及排烟余热回收系统、密封装置、温度控制及记录系统、计算机系统等主要部分组成。设备以各式燃烧气体为介质,通过国际先进的高速烧嘴燃烧加热,更高温度1250℃。
    1)、设备以各式燃烧气体为介质,通过各式烧嘴燃烧加热,更高温度1200℃。

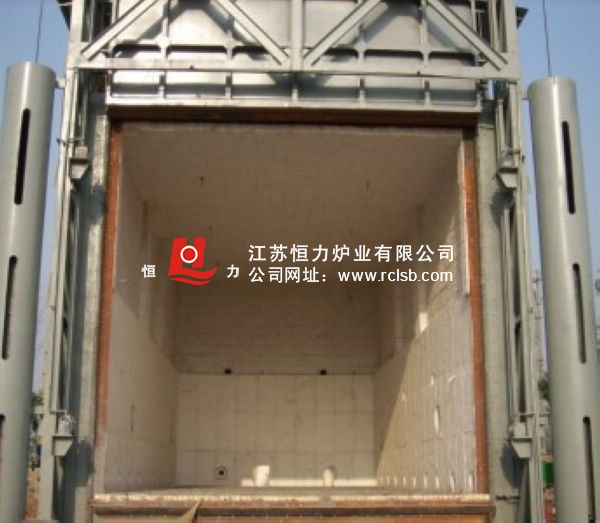

  2)、炉体骨架由各种大中型型钢现场组合焊接而成,外壳封板为彩钢板,高铝全纤维耐火甩丝毯模块为炉衬,密封节能效果明显。

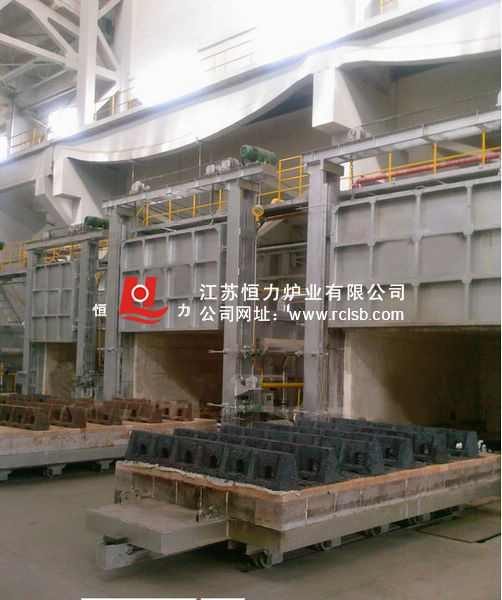

  3)、台车骨架由各种大型工字钢、槽钢、角钢及厚钢板等组合焊接而成。
  4)、台车传动采用全部车轮均为驱动轮,驱动可靠,传动系统采用“三合一”电机—减速机安装方式为轴装式,结构紧凑、装配牢固、进出灵活、操作简单、维修方便。
  5)、台车耐火砌体采用高铝定型砖结构,与炉体密封效果好,耐压强度高。台车面搁置垫铁供堆放工件用。台车帮板全部采用浇筑件,保证车体不变形及耐用性。炉车与炉衬的密封采用耐火纤维密封块电动推杆自动压紧结构。侧密封的开、闭与炉车进出连锁。
  6)、炉门采用高铝全纤维耐火甩丝毯与型钢组合框架结构,电动葫芦升降,炉门密封机构采用长短杠杆弹簧式自动压紧凸轮机构和软边密封装置。保证上下无摩擦、轻松自如、安全可靠。
  7)、烟囱安装自动炉压控制、蝶阀等,可调节降温速度。

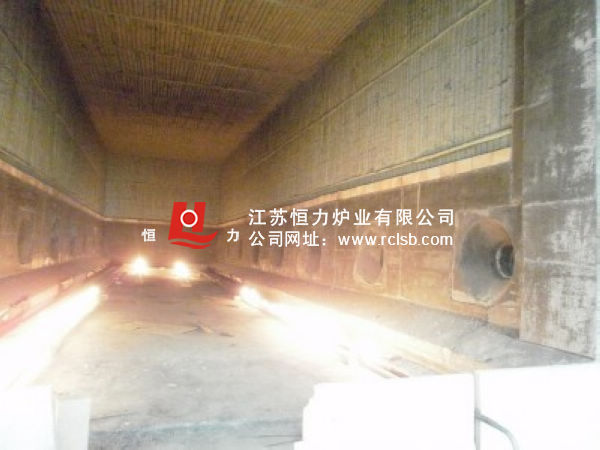

  8)、加热采用高速烧嘴,均布两侧。连续比例调节燃烧。执行器调节风量的大小,通过比例阀来调节燃气量的大小,达到空燃比例燃烧,燃气和风量设有下限限幅,每个烧嘴的燃气管上设有控制电磁阀,每个烧嘴配有独立完整的燃烧控制器,具有自动点火,火焰检测,灭火报警自动断气。这样充分保证燃烧温控系统的稳定性、安全性

    9.加热采用高速烧嘴,均布两侧。连续比例调节燃烧。执行器调节风量的大小,通过比例阀来调节燃气量的大小,达到空燃比例燃烧,燃气和风量设有下限限幅,每个烧嘴的燃气管上设有控制电磁阀,每个烧嘴配有独立完整的燃烧控制器,具有自动点火,火焰检测,灭火报警自动断气。这样充分保证燃烧温控系统的稳定性、安全性。

    10.控温方式:上位机集散控制、智能仪表控制和手动控制三种方式

点击查看:国标电炉技术参数
