大型井式气体渗碳炉

大型井式气体渗碳炉结构图 大型井式气体渗碳炉结构图 大型井式气体渗碳炉结构图 大型井式气体渗碳炉结构图 大型井式气体渗碳炉结构图 大型井式气体渗碳炉结构图

大型井式气体渗碳炉主要性能规范

大型井式气体渗碳炉适用于冶金、钢铁、矿山、石油、化工、建材、造船、工程机械的重工行业大型产品的气体渗碳、淬火、正火、退火、调质等工艺处理。

1、大型井式渗碳炉主要及关键的元器件全部采用德国、美国、日本等发达国家的产品。整套设备的自动化程度高、炉温碳势控制精度高、安全可靠、高效节能、操作维修简单方便、经久耐用。
2、马弗筒身滚轧成波纹状,底座带有马弗密封用油槽.
3、炉衬由轻质隔热砖和高强度抗渗碳耐火砖、陶瓷纤维砌成。
4、加热元件分成多区由带调功器的可控硅进行pid控制。
5、炉盖其封密法兰为水冷式结构:炉盖上装有升降用导向装置并设有保压阀和废气排放燃烧、火焰监测装置;循环风机有水冷密封式变频电机驱动。自动式炉盖升降和平移或旋转结构。
6、快冷供排风系统有送风机、电动翻板阀和高温引风机组成。

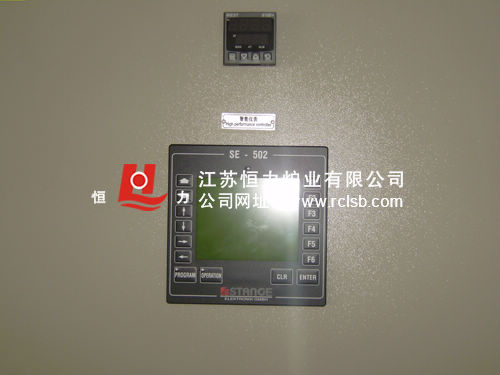

7、温度测量、调节、控制系统由热电偶、demig智能仪表、fuli记录仪、可控硅等组成。利用demig智能仪实现罐内主控、罐外辅控的联控方式,从而反映了工艺温度的准确性,减少人为估算误差。
8、渗碳气氛:氮+甲醇+富化气(丙酮、丙烷、异丙醇等)。
9、碳势测量、调节和控制系统由氧探头、co、co2双通道红外分析仪、demig仪表等组成。氧探头和红外仪输出信号至demig仪表,通过切换,可方便的实现o2、c o2、o2+co、c o2+co四种碳势控制方式。
10、电气控制系统由pld控制,各运行动作状态在工况板上显示。
11、计算机系统由计算机、打印机、ups和专家系统等组成。可进行各类工艺程序的编制、渗碳工艺仿真设计、工艺过程动态控制、储蓄打印工艺程序、测量数据、报警信息、历史工艺过程的查阅打印等。对demig仪表的控制和发布工艺指令。
12、大型井式渗碳炉按用户要求可与淬火油槽、水槽、缓冷坑、回火炉等组成大型井式渗碳炉生产线。

型号

炉膛尺寸
 (mm)>

额定功率(kw)

额定温度
(℃)

加热能力(kg/h)

****一次装炉
(kg)

rqd-145-9

φ1000×2000

145

950

550

2400

rqd-190-9

φ1000×2400

190

950

750

4200

rqd-230-9

φ1000×4000

230

950

1000

4800

rqd-280-9

φ1200×3600

280

950

1000

6300

rqd-300-9

φ1500×4000

300

950

1100

10000

rqd-225-9

φ1600×2000

225

950

800

6300

rqd-460-9

φ2500×2000

460

950

2100

15000

rqd-530-9

φ2500×2500

530

950

2200

18000

rqd-565-9

φ2800×2500

565

950

2300

25000

rqd-560-9

φ3000×2000

560

950

2100

20000

rqd-820-9

φ3500×2000

820

950

2500

30000

rqd-900-9

φ4000×2000

900

950

3050

39000

注:本公司可根据用户大型井式气体渗碳炉要求专业设计制造、并提供工艺指导。
