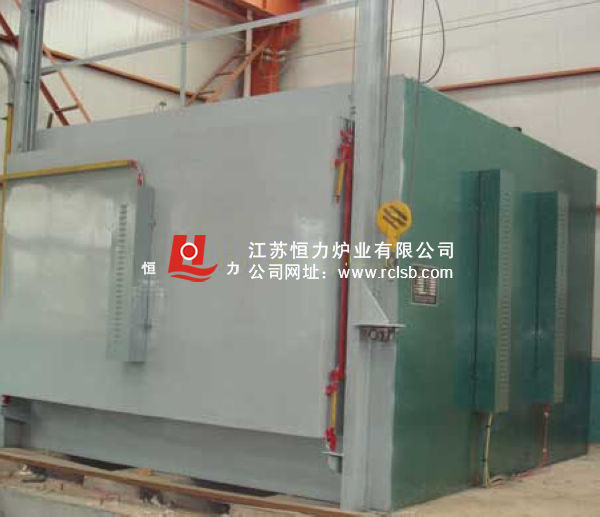

箱式法兰环件淬火炉

一、用途

箱式法兰环件淬火炉系周期作业式电炉，为章丘鲁阳风电订做。主要供金属机件、环件或合金钢机件在炉中加热后快速淬火热处理加工之用。与控制柜配合使用，可手动或自动控制电炉的温度。

二、技术要求

1) 额定功率：750kw±10%

2) 额定电压：380v 相数：3p 频率：50hz

3) 额定温度：950℃

4) 加热区数：6区

5) 控温精度：±1℃

6) 有效工作区尺寸（长×宽×高）：3800×3800×2000mm

7) 加热元件接法：y y y y y y y y

8) 控温方式：pid控制

9) 炉侧外壁温升：≤50℃

二、使用条件

1、室内使用。

2、环境温度在–5℃—40℃范围内。

3、使用地区月平均****相对湿度不大于85%，同时该月平均温度不高于30℃。

4、周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性气体。

5、无明显震动和颠簸。

三、结构简介

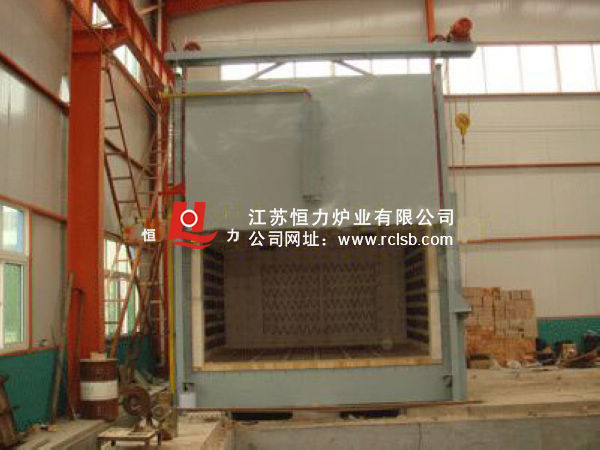

本电炉由钢板及型钢焊接而成，炉衬采用超轻质全纤维棉压缩成定型块，采用科学合理的结构，有效提高炉体保温性能，降低炉壁温度。

加热元件采用波形电阻带挂在炉壁，绕制成螺旋状的电阻丝固定在炉底搁砖上，加工工件安放在炉底板上。

炉门的升降（开闭）是通过电动机来进行。在炉门上有一断路装置，该装置与轮轴连锁，当炉门打开时即切断加热元件电源以保证操作人员安全。炉门上装有调节式密封机构，有效使炉门密封。

炉顶有四只循环风机。
箱式法兰环件淬火炉可以根据要求订做
