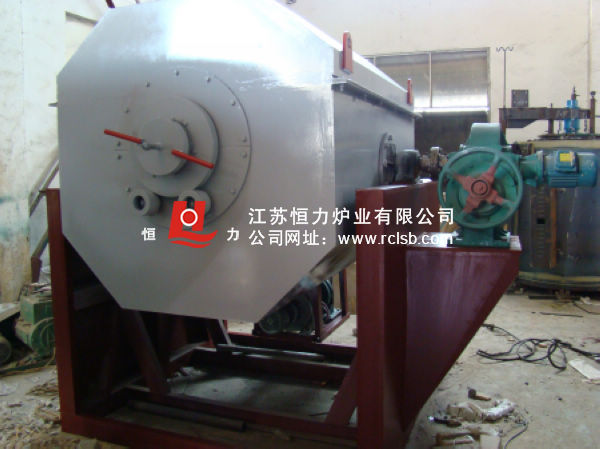

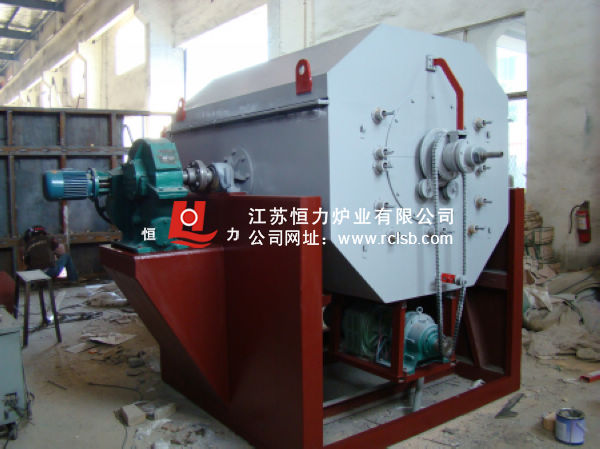

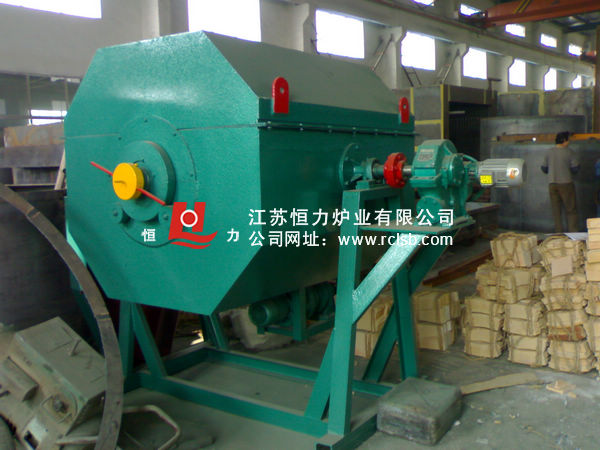

滚筒式电阻炉

一、用途

本系列可倾式回转电阻炉（以下简称电炉）可供轻工、纺织、仪表、电器、轴承等行业对各种小型零件、标准件进行气体渗碳、气体碳氮共渗、光亮淬火等热处理，尤其适用于大批量生产小件，例如自行车零件、缝纫机零件、轴承滚珠、滚柱等零件的热处理，

该系列产品的优点是零件热处理质量均匀，可一炉多用，生产率高，操作和维修保养简便，是热处理行业采用气体渗碳和气体碳氮共渗工艺，取代用液体介质作渗剂的旧工艺以割除氰盐，消除三废污染的炉型之一。

二、结构简介

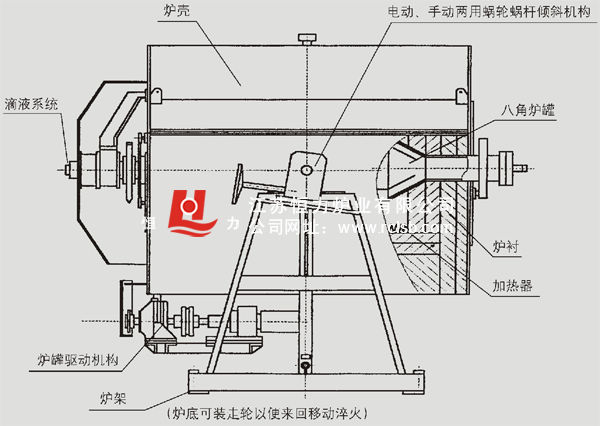

本电炉由炉体、回转机构、倾斜装置、控制系统、滴注供气系统等部件组成。

炉体

炉体由本体、支架、轴承座装配而成。本体由炉壳、炉衬及炉罐组成。为了方便炉罐的装拆和维修，其两端均用螺栓联接。

炉衬的耐火层采用超轻质耐火砖砌筑而成，保温层采用硅酸铝耐火纤维和膨胀珍珠岩块，加热元件为电阻丝饶制螺旋状，安装在搁丝砖上。

炉罐由铸钢和焊接两种，焊接采用厚耐热钢板制成。内有反拌筋板两根。炉罐前端靠滚轮支撑，后端由固定轴承座支撑，炉罐因温度变化而膨胀收缩时，可自由伸缩。

气体和液体介质均从后端滴注器通入，废气从前端炉门排出并燃烧，工件从炉门装卸。

旋转及倾斜装置

旋转及倾斜装置由电机、减速箱、大小链轮、链条等组成，倾斜角度可根据需要调节。

滴液和供气系统

有机液体和氨气等介质分别从滴注器上面的两个管接头通入，通过观察孔计量滴液量，氨气等气体流量通过流量计计量。

三、控制系统

　　采用大功率可控硅pld过零触发系统，配有散热器和全套风冷系统。同时配备有自动空气开关和快熔器作二级保护。各组电热元件设置电流表、电压表及电热元件的通断指示，具有通电连锁保护和安全接地措施，保证使用安全。
