炉门手动箱式炉

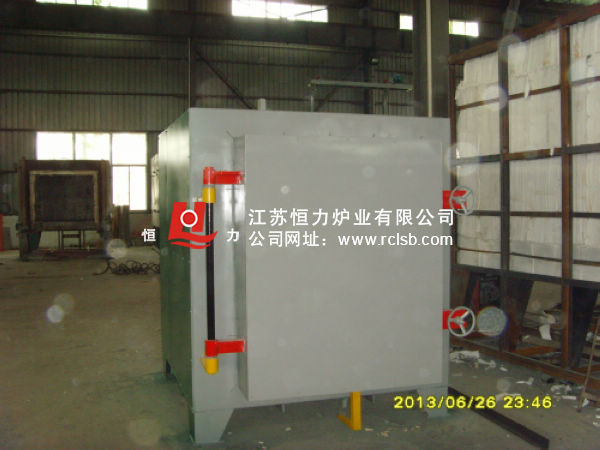

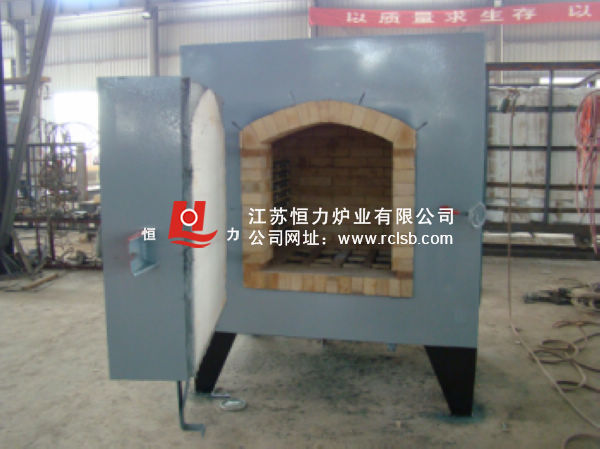

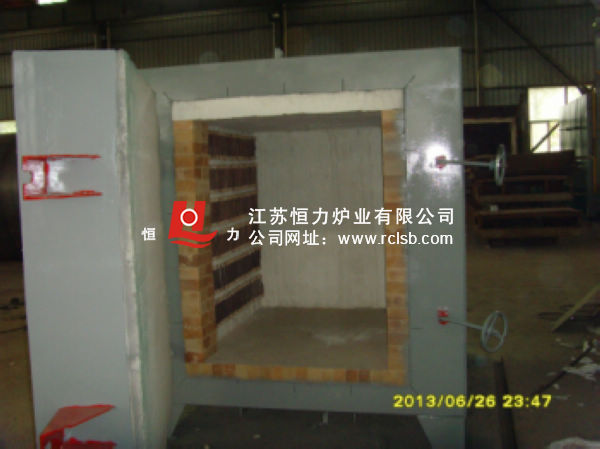

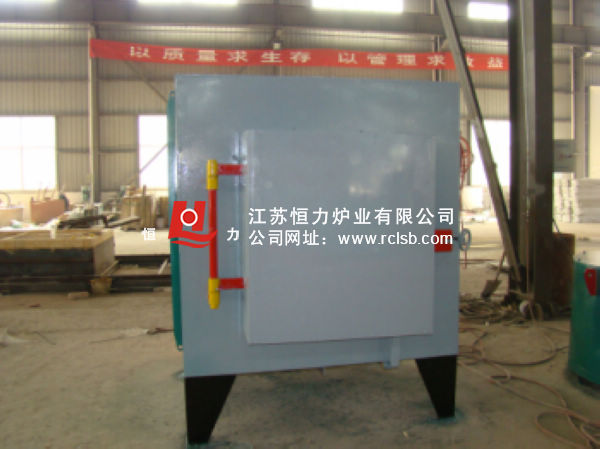

炉门手动箱式炉结构图 炉门手动箱式炉结构图 炉门手动箱式炉结构图 炉门手动箱式炉结构图 炉门手动箱式炉结构图 炉门手动箱式炉结构图

炉门手动箱式炉主要性能规范

一、简介:

炉门手动箱式电阻炉炉壳由型钢及钢板等焊接而成的,炉膛保温层炉膛保温部分采用全纤维保温形式,选用日本yeso新型节能高铝陶瓷纤维毯作为炉膛的隔热保温材料,该纤维毯是一种人造无机金属纤维材料,20世纪美国首先在加热炉上使用,由于其卓越的性能,各先进国家纷纷研制使用,我国在近年得到较多的推广应用,在技术上已完全成熟可靠。近年来我公司加大了这方面的技术开发,已为众多用户生产制造了多种系列的近百台全纤维工业电炉,其中有电炉、气炉、油炉等,受到了用户的一致认可。高铝耐火纤维炉衬材料容重小,耐火度≥1500℃,受热收缩不会膨胀,并且有导热系数小(纤维0.13kcal/mh\0.6轻质砖为0.3kcal/mh℃)、蓄热少(全纤维炉墙为1726kj/m,而耐火砖炉墙为453633kj/m)的优越性能,实践证明这种新型的轻质耐火纤维材料在工业炉上的使用具有较多的优点:

1)、美观、轻便,本炉膛比原有炉膛轻35倍。

2)、耐用,本炉膛维修率低,使用寿命比耐火砖炉衬炉衬延长1倍以上。(3)、节能性能好,本炉膛升温速度快,与耐火砖炉膛相比较节能20%35%

制作方法是将纤维毯压缩成整体纤维炉墙,并用描固件固定在炉体上,既坚固耐用又美观。

炉底为承重部分,全部采用高铝耐火砖砌筑而成。

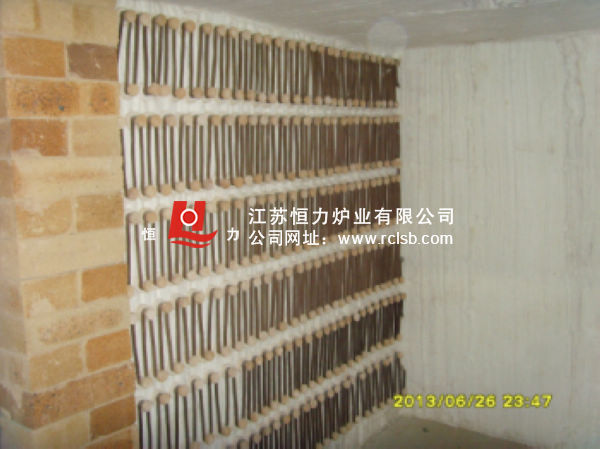

本炉选用电阻带、电阻丝、槽型gdc硅碳棒作为本炉加热元件,分布在炉膛的两侧和底部,接线端放置在炉膛的部。

炉门开关与密封:

本炉炉门的开关采用手动侧开,炉门压紧装置采用手轮压紧结构,此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生,具有安全性能好、使用寿命长的特点。

当炉门打开时电炉电源立即切断,以保证操作人员的安全,在炉体顶部有一热电偶孔,在使用时将热电偶插入炉膛,再通过电炉控制柜来控制炉膛内的温度。

本炉炉温控制系统采用tcw-32a型智能温控调节仪配套可控硅来实现炉膛内的升温和炉温控制,本系统具有先进的智能pid控制算法,具有完美的自整定、自适应功能,智能温控仪为双四位液晶数码管显示,控温和炉温同时显示,并能够自动调节控制炉膛内的加热功率,操作方便,本炉温控系统特设有软起运功能,使电炉功率在开始加热初期按设定的时间均匀的上升,避免了硅碳棒在刚起动时突然达到最大而影响硅碳棒的使用寿命。

热电偶采用k\s型

二、控制系统

控制系统还具有超温声光报警等功能。本炉温控制系统功率触发采用三相三线制可控硅触发无触点输出模块,控温精确稳定。本系统另配有一台电表。



点击查看:国标电炉技术参数
