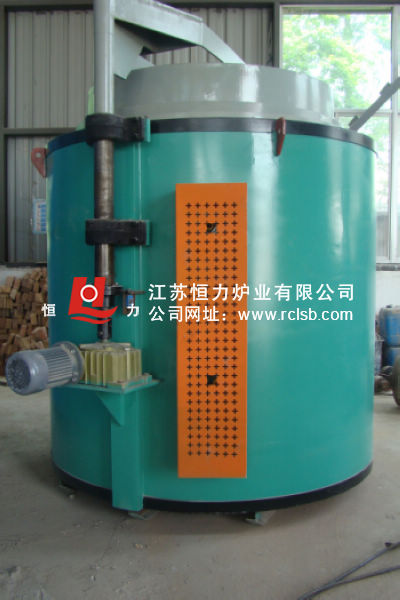

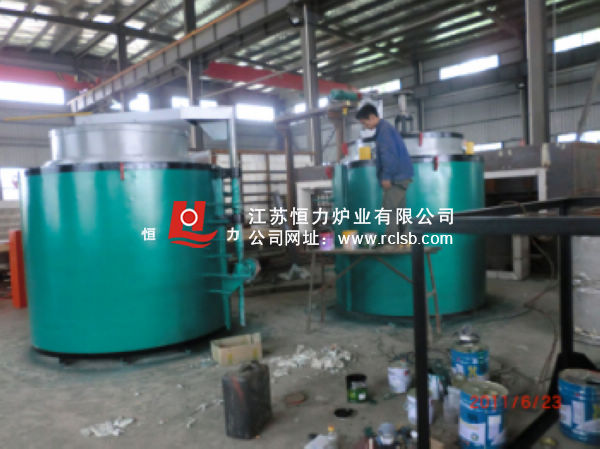

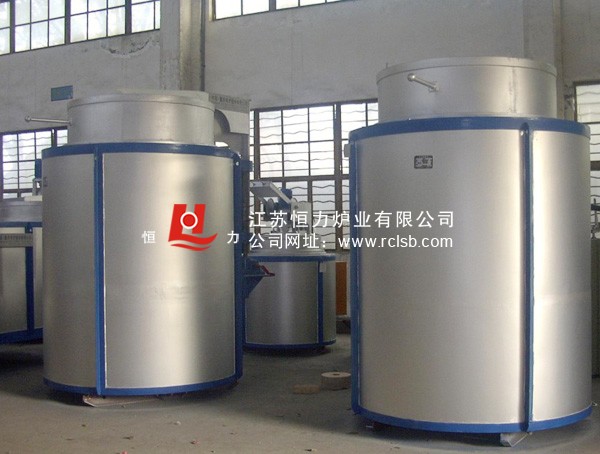

井式电阻炉

井式电阻炉结构图 井式电阻炉结构图 井式电阻炉结构图 井式电阻炉结构图

井式电阻炉主要性能规范

井式电阻炉的主要用途:供钢制机件在氧化气氛中调质淬火、退火等热处理用。
井式电阻炉特点:
  1、电炉设有大型通风机装置,提高炉内温度均匀度;
  2、电炉分多区控制,进一步提高炉温均匀性;
  3、炉膛内带不锈钢导风桶;
  4、炉盖启闭采用行车起吊或自动液压开闭机构,且带有导向柱,保证炉盖启闭平稳;
  5、炉盖与炉体采用耐高温纤维棉制作,炉体保温性能好,节约能源,降低生产成本;
  6、无污染,环保效益好。

井式电阻炉结构简介:

    本电炉结构主要由炉体、加热元件、不锈钢保护筐、装料筐铸钢件、热风循环装置和温控系统组成。
    炉体:电炉由角钢、槽钢、钢板经焊接成方形外壳,外壳内采用轻质粘土砖作耐火层,砌筑成竖井式炉膛,加热元件安置在炉膛内壁的搁砖上,在炉膛外圈,包一层硅酸铝耐火纤维作为隔热层,隔热层与外壳之间用保温粉、硅藻土匪砖填实作保温。
    加热元件:加热元件为螺旋状,均匀的放置炉膛四周的搁丝砖上,并用异型搁丝砖将电阻丝定位,加热元件的材质为0cr25al5。
    保护筐:为使料筐在进出炉体时,不碰撞炉膛耐火材料,在炉膛与料筐之间还安置有一只不锈钢焊接成的保护筐,保护筐从炉口一直从炉体顶部延伸到炉体底部。
    料框:为了使进出工件方便,炉膛内有一只用铸钢件而成的料架。炉盖打开后可直接吊起料架。
    热风循环风机:为使炉内的温度更为均匀,本炉在炉盖上装有一只循环风机,作为在加热过程中搅拌炉膛内的空气,使炉内形成热循环,本系统有电机、风冷装置、风叶轴、风叶组成,在使用时只需点动控制按纽即可,同时风机电源与炉盖启闭形成联锁作用,当炉盖开启的同时切断风机电源,风机停止工作。
    井式电阻炉另配一只淬火炉盖,在高温淬火是炉温更为均匀。
    炉盖启闭方式采用液压升降,炉盖即可离开砂封槽,再将手把向左或右方向移动,炉盖就打开了,炉顶有一个限位开关,当炉盖打开时即触动限位开关,使加热电器全部切断。

点击查看:国标电炉技术参数
