罩式氢气保护锯片烧结炉

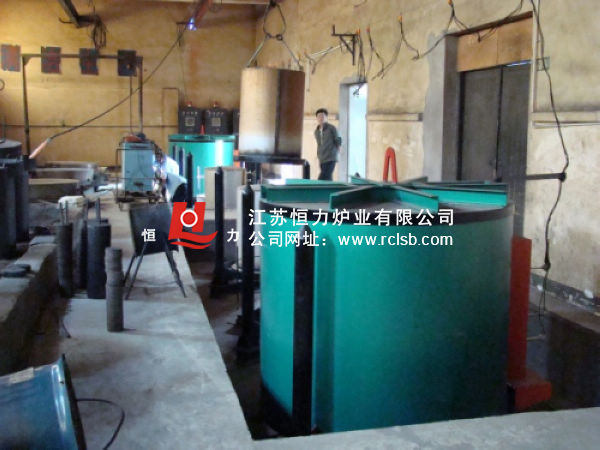

罩式氢气保护锯片烧结炉结构图 罩式氢气保护锯片烧结炉结构图 罩式氢气保护锯片烧结炉结构图 罩式氢气保护锯片烧结炉结构图

罩式氢气保护锯片烧结炉主要性能规范

罩式氢气保护金刚石锯片烧结炉

一、用途

  本系列钟罩式氢气保护金刚石锯片烧结电阻炉(以下简称电炉)是我公司根据国内金刚石锯片行业采用各种烧结炉的优缺点,在有关金刚石锯片专家指导下,经用户单位多次试用,不断改进,精心设计制造的适用金刚石锯片行业各种规格、品种的烧结设备,它具有产品合格率高,烧结速度快,产量高,能源消耗低,成本低廉等特点外,    还有以下方面的

优点:

  该系列电炉温度采用上、中、下三区各自独立控制,控温方式采用可控硅pid自整定控温方式,仪表为双显示智能表,使各区设定温度均匀性能得到绝对保证,温差在2℃之内。

  电炉的加热元件采用镍铬合金丝,使用寿命长,易修理,并采用新式搁丝砖,确保加热元件在工作时不脱出。

  电炉采用一炉多座,可连续轮换加热工作,适应大批量工作要求,极大的提示工效。

  该炉采用氢气保护,使产品均能保持色泽光亮,表面无氧化,对于温度未达到要求,第一炉未烧结好的产品,重新加热,仍能达到锯片的烧结要求,因而产品的报废率极低。

  采用该系列电炉,同一产品、烧结温度、时间确定后,即可按确定温度、时间连续加热生产,不必再另行每炉重新设定,能保证该产品同意质量。

二、结构简介

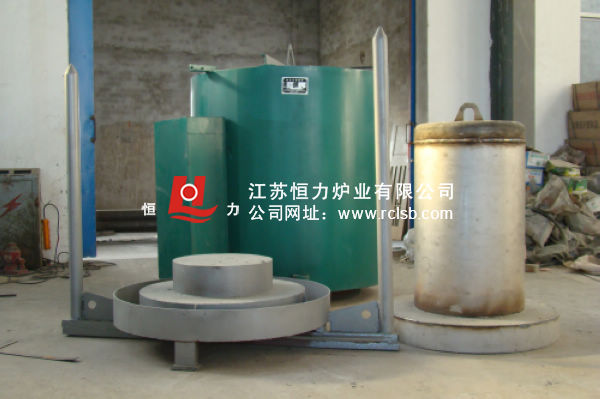

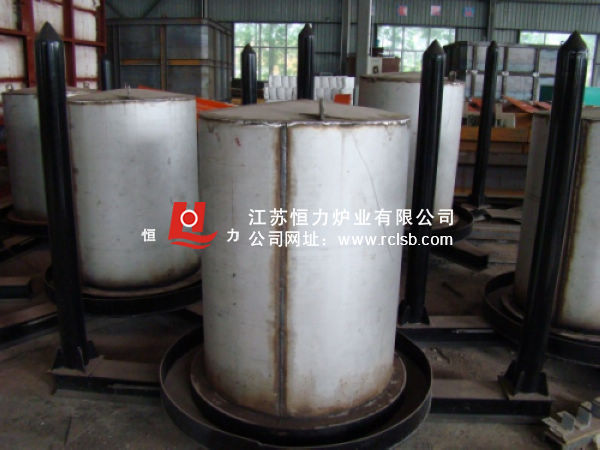

  本系列电炉由炉底座、导柱、内罩、炉体等部分组成。该炉底座由钢板及型钢焊接而成,其中受热部位采用耐高温不锈钢材料,内填耐高温浇注料,工件就放其上,既平整又方便,底座上分别焊有进、排气管(细为进气管、粗为出气管)炉底上焊有内罩定位装置,还焊有导柱及导柱套,便于每次内罩、炉体都能准确定位。内罩采用耐热钢,经长时间使用后,底部如产生变形开裂,还可将底部损坏部分割去修复,其余各部分仍可利用,可降低生产成本。

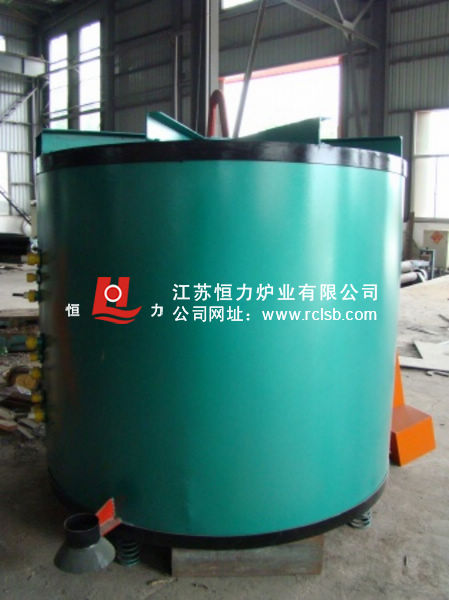

  炉体由炉壳、炉衬、加热元件等部分组成一体。炉壳由钢板及型钢焊接而成,炉衬采用轻质耐火材料砌筑而成,保温层采用轻质保温材料,顶部保温全部 优质耐火纤维毯压缩而成,既保温又节能。加热元件采用镍铬合金丝绕制成螺旋形,均匀地分布在炉膛四周的搁丝砖上,电阻丝的固定,采用两块插口砖并排在一起的方法,确保炉丝不脱出。

   本电炉与kkw系列控制柜配套使用,采用可控硅pid自整定控温方式,分三区独立控温,可自动或受动控制温度。

本电炉所需要的氢气由用户自备,氢气瓶的安放位置及气源控制配套件用户自行装置,在安装时应考虑远离明火及高温场合,以确保安全。

技术参数:

型号

功率 (kw)

温度 (℃)

炉膛尺寸 (φ×h)

dh-30-9

dh-45-9

dh-60-9

   30

≤950℃

φ350×650

45

≤950℃

φ450×800

60

≤950℃

φ550×800

注:本公司可根据用户需要提供专门设计制造
