圆形卧式箱式炉（化工加热炉）主要性能规范

圆形卧式箱式炉（化工加热炉）系周期性作业炉，为江苏中能化工专业定制超节能型加热炉，由炉体和温控系统组成。主用于对管道内化学液体气氛加热处理。

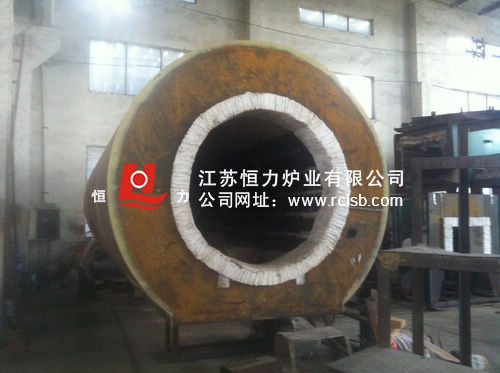

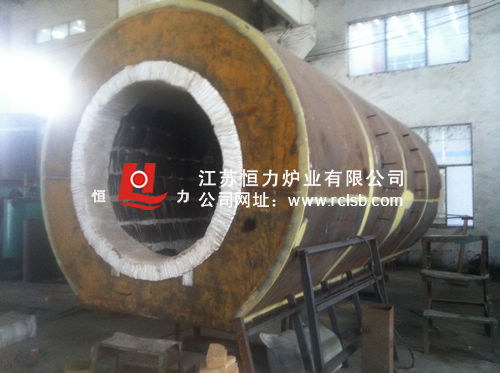

圆形卧式箱式炉（化工加热炉）炉体由外壳、双道密封炉衬、加热元件、炉底滑轮组成。

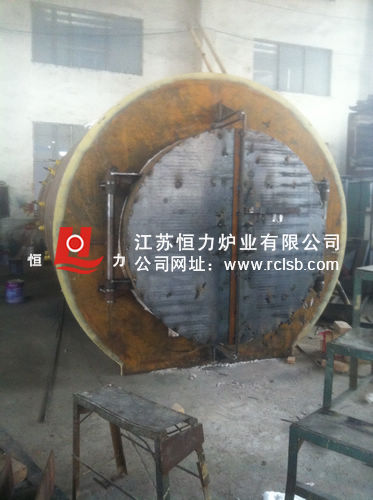

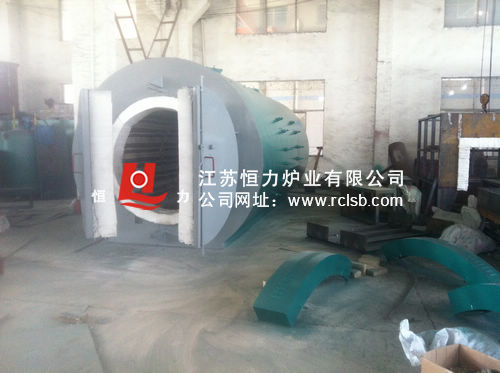

（1）、炉壳：炉体外壳采用型钢为立柱，钢板为围板，焊接成圆形框架结构，内用角钢作筋，并焊斜撑筋，外壁采用彩钢板。炉顶盖可拆卸，方便大检修和便于维护。顶部设置两个圆形防爆门防止气体泄露后炉压过大发生爆炸，一侧设置对开活动门，可以将整个被加热管道整体推入炉内和维护设备内部，对开门通过压紧固定，可以根据需要分别打开。

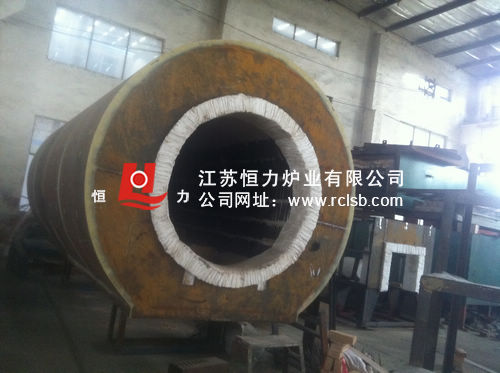

（2）、炉衬：采用具有优良隔热保温性能的全硅酸铝高铝耐火纤维毯，经过特殊加工组合成密度为380kg/m3大板块，全纤维大板块炉衬吊挂在钢骨架上，钢骨架由型钢、钢板等焊接而成，轻巧并可靠。本炉因采用全纤维大板块结构的炉衬，因此其钢结构较传统的耐火砖炉子大为轻巧。全纤维耐火结构热震稳定性好，耐急冷急热，使用寿命比砖体炉长。这种炉体维修十分方便，若因机械碰撞而损坏，只要进行局部的修补即可使用。这种炉衬还具有安装维修简便，无须烘炉等特点。底部需要承重的地方采用高铝重砖，以保证抗压强度。隔热层分两层，第一层为硅藻土砖，第二层为轻质粘土砖，以保证隔热效果。炉衬采用2层200mm厚模块中间夹毯棉双层结构保温。
（3）、加热元件：选用北京首钢特钢厂0cr25al5高温合金带，分四周加热，采用特制模具加工成波形结构，分组悬挂安装在炉壁、炉底固定件（陶瓷螺杆）上，安装、维修十分方便。炉衬两侧采用先进的挂帮结构，辐射效率高，强化了炉内热交换，提高了炉子热效率，并延长了电热元件的使用寿命。加热元件引出棒采用扁带结构，接头不埋入耐火纤维中。
（4）、炉底滑轮：采用铸钢分别铸造成底座和滑轮，通过金加工后组合成导滑轮机构，通过不锈钢元固定在炉底重质高铝砖上，同时每段留膨胀缝。
圆形卧式箱式炉（化工加热炉）温度控制
主加热回路采用pid双向可控硅过零触发控制，通过采用微电脑智能仪表进行合理的编程和参数设置，可以达到每个温区****控制，能计算出本炉的****pid参数，达到较为稳定的温度均匀性。同时根据需要可对每区每相大小功率调整，三相电流平衡调节，控温可根据不同的热处理工艺要求分段设定加热、升温时间，自动控制。仪表上留有通讯接口，通过数据线可以连接电脑控制并监视炉温，并自动记录温度，可以通过打印机将工作记录打印出，电脑、打印机及软件等用户自备。通过每区的电流电压表可直接检测每区电流的运行情况，十分有利于故障检测和维修。
温度监控采用一台独立数显仪表，通过测温补偿导线由仪表柜接至炉体热电偶，当超过设定保险系数温度时由标准警报器提供声光自动超温报警，防止发生过烧现象，由供方提供。
圆形卧式箱式炉是江苏恒力炉业有限公司为化工企业定制设备，用于化工液体在螺旋形不锈钢管中连续进出加热反应用。
