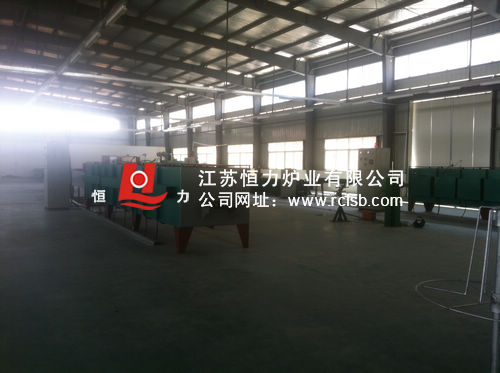

连续光亮钢丝退火炉为安徽宁国电工合金丝用户订做6管型。

连续光亮钢丝退火炉主要技术数据

1、 有效加热长度：8m×6管

2、 有效冷却度：3m×6管

3、 加热功率：120kw

4、 加热区数：四区控温

5、 最高使用温度：1200℃

6、 冷却水耗量：3-5t/h

连续光亮钢丝退火炉主要部件及机构

1、 管式退火炉

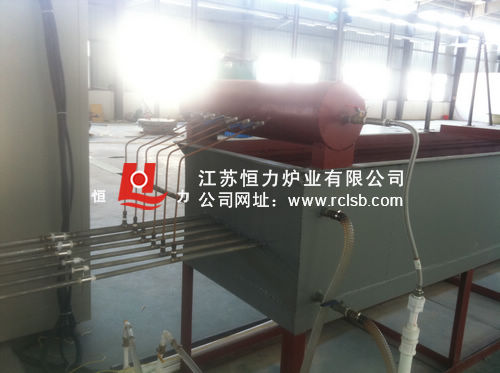

    加热元件采用优质耐高温合金丝以满足1200℃长期使用。加热形式采用直棒式，便于连续使用，维修及更换。炉衬采用超轻质节能砖及硅酸铝耐火纤维保温。炉内设有6根φ30不锈钢管，材质为cr25ni20具有在高温下经久耐用的优点。每根管道设有保护气接头，管道出口冷却槽处设有密封连接装置，进料口设有导轮装置，确保线材在管道内直线运行，另设管道热膨胀装置。

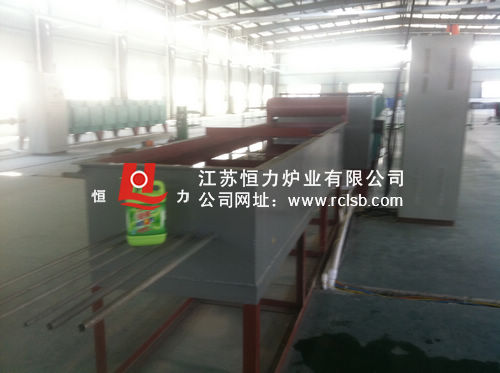

2、 冷却槽

本槽采用3mm钢板压制焊接而成，内设有1cr18ni9ti不锈钢管6根与加热管密封焊接而成。本槽设有进水及出水，以保证退火件快速冷却之用。有效冷却长度为3米。

3、 电控制柜一套

采用智能温控仪分四区控温，pid过零触发可控硅调温，多工艺点信号输出，记录仪记录温度和超温报警装置。

4、 氨分解纯化装置一套，以液氨为原料，在催化剂的作用下加热分解得到含氢75%氮25%的氢氮混合气体。fc气体纯化器与af配套使用，可清除混合气体中的残余氨和水份。

5、 收线机采用6管节一套，调速电机共两套。

连续光亮钢丝退火炉由江苏恒力炉业有限公司根据用户要求设计。
