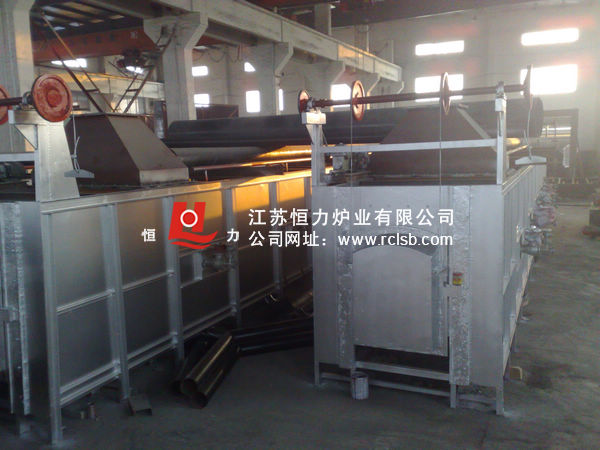

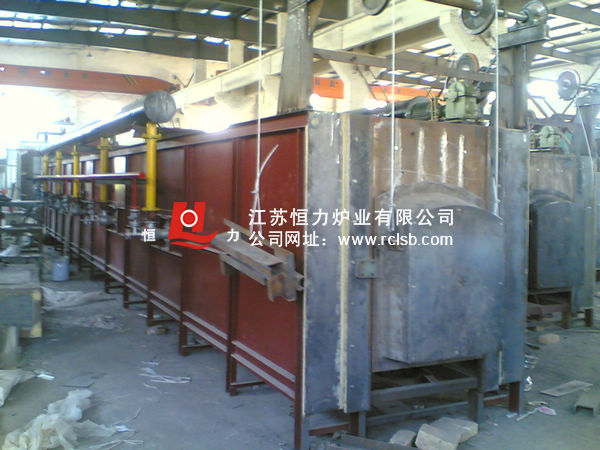

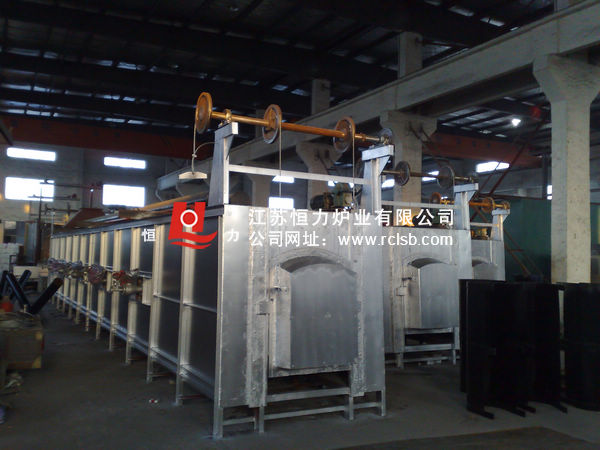

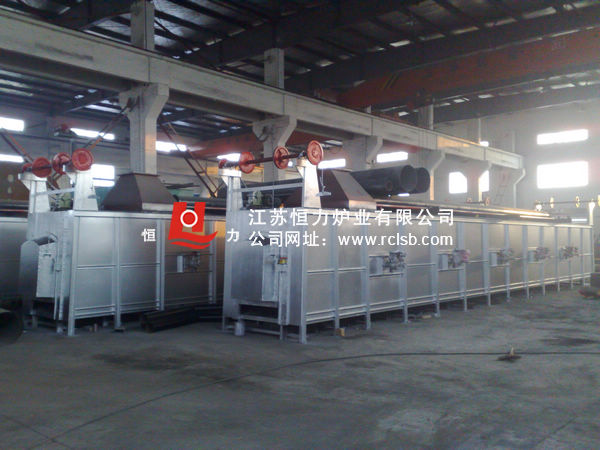

熔模铸造型壳焙烧炉(燃气模壳焙烧炉、模壳浇筑线)
熔模铸造型壳焙烧炉(燃气模壳焙烧炉、模壳浇筑线)主要性能规范

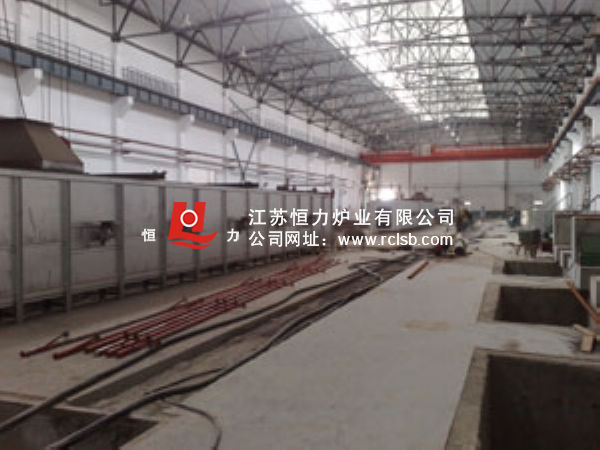

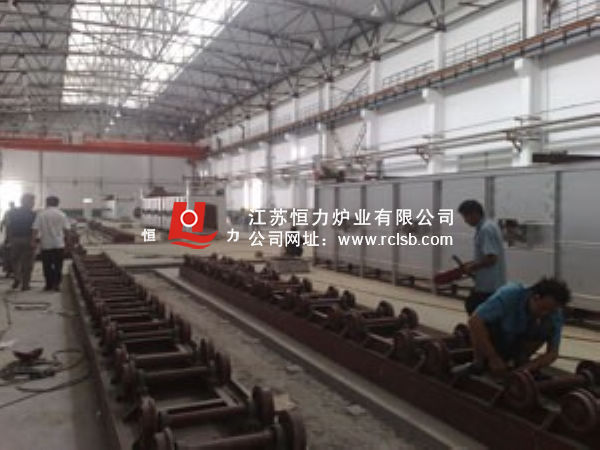

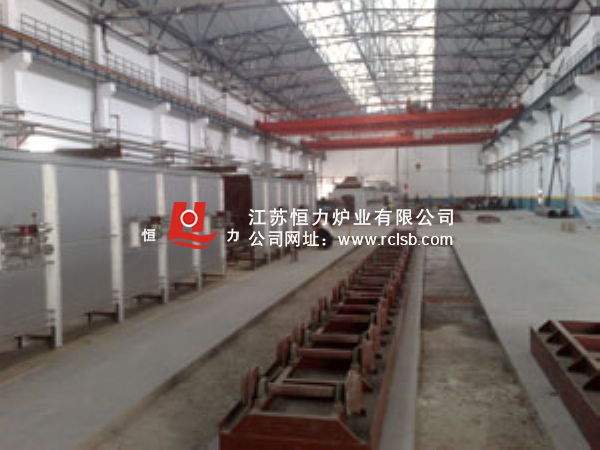

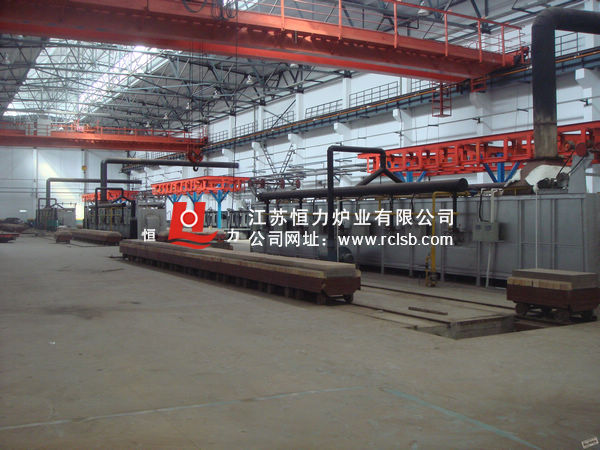

济南重汽熔模铸造型壳焙烧炉(模壳焙烧炉、模壳浇筑线)整个生产线的构成及工作流程如下:
模壳上料段装车——焙烧炉焙烧——熔炼浇注段浇注——升降台水平转移——冷却线冷却——型壳下线段下线——升降台水平转移空窑车——窑车上料段装车(进入下一循环)
节能焙烧炉设计参数
1炉体长度:焙烧炉内共容12辆×3焙烧小车,以此计算炉体有效长度(焙烧炉参考长度15m×3);
2 炉体焙烧工件:熔模铸造型壳
3 焙烧炉适应焙烧型壳:水玻璃工艺型壳或复合工艺壳型;
水玻璃型壳主要组成成分:石英粉、水玻璃、石英、氯化铝、高铝合成粉;
复合型壳主要组成成分:锆英砂、锆英粉、硅溶胶、莫来石砂、莫来石粉、水玻璃、氯化铝;
4 焙烧工艺说明:
型壳焙烧的目的:1)是去除型壳中的挥发物,如水分、残余蜡料、皂化物、盐份等,使型壳在浇注时有低的发气性和良好的透气性;2)焙烧能使粘结剂、耐火材料等物质间进行热物理化学,改变型壳的物相组成和显微组织等;3)焙烧可使型壳达到要求的温度下浇注。
5 焙烧后残留物(挥发在炉气中):na2o+nacl+hcl+h2o+石蜡,以上挥发残留物约占型壳重量的10~14.29%;
6 炉子生产通过能力:2台窑车/20min;每台焙烧小车装载量为230~250kg;
7 焙烧炉加热分区:预热段、加热段及保温段三个区段。
8 型壳焙烧工艺温度:
a. 型壳初始温度为:20℃
b. 型壳焙烧要求温度:950~1150℃
c. 热炉型壳从常温到350℃时间为60-90min;
d. 型壳从350℃到工艺温度时间为40-60min;
e. 型壳到工艺温度后,保温时间为40-60min;
9 工作制度:303天/年,三班连续生产
